INTERCAMBIADOR DE CALOR X-PLATTE PARA AGUAS RESIDUALES
Nuestro intercambiador de calor autolimpiante X-PLATTE permite aprovechar el agua residual, que sale muy caliente del proceso, para calentar el agua fría. Esto ayuda a optimizar las temperaturas de los caudales de agua y también a reducir el consumo energético del tratamiento de aguas residuales.
INDUSTRIA ALIMENTARIA Y DE BEBIDAS - INDUSTRIA LÁCTEA - INDUSTRIA QUÍMICA Y PETROQUÍMICA - CURTIEMBRES Y TEXTILES - INDUSTRIA FARMACÉUTICA Y COSMÉTICA - PLANTAS DE BIOGÁS Y TRATAMIENTO DE LODOS
INFLUENCIA DE LA TEMPERATURA EN EL RENDIMIENTO BIOLÓGICO
La temperatura del efluente tiene un impacto directo en la eficiencia de los procesos biológicos. Cuando la temperatura es demasiado baja, la actividad microbiana disminuye considerablemente, reduciendo la velocidad de degradación de la materia orgánica y afectando la nitrificación. En cambio, si la temperatura es excesivamente alta, puede desestabilizar la biomasa, favorecer el crecimiento de organismos no deseados y generar pérdida de oxígeno disuelto. Mantener una temperatura estable y dentro del rango óptimo (usualmente entre 28 °C y 33 °C) es clave para asegurar el correcto funcionamiento del sistema biológico y evitar caídas en el rendimiento del tratamiento.
Adicionalmente, los limites establecidos en la mayoría de las regiones para el vuelco a fuentes públicas de aguas superficiales requieren cumplir con temperaturas cercanas a estas aguas superficiales, por lo cual puede ser parte del requerimiento enfriar el efluente para alcanzar la temperatura de vuelco.
EL X-PLATTE Y SU USO EN UNA PLANTA DE TRATAMIENTO DE EFLUENTES

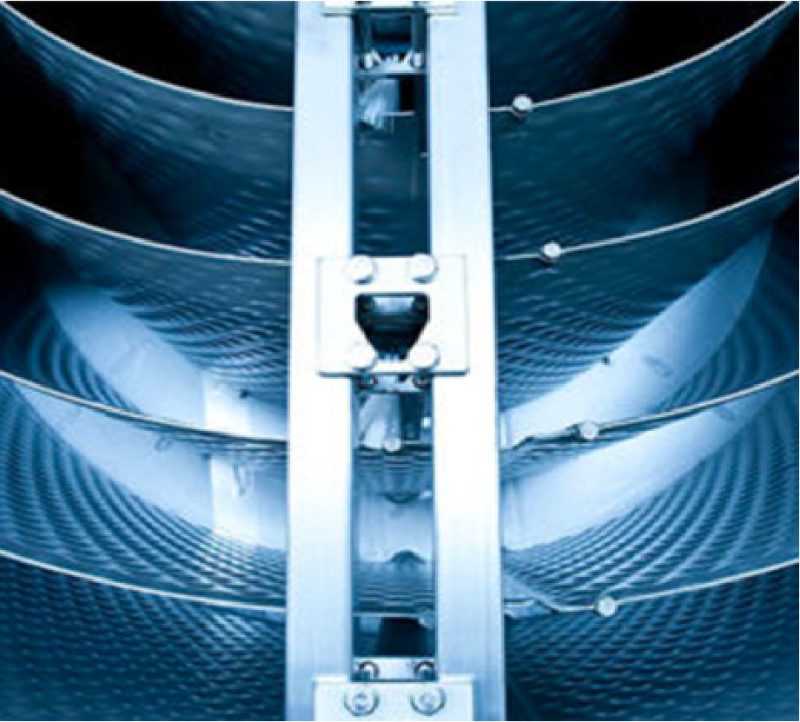

El X-Platte es un intercambiador de calor de termoplacas con limpieza automática por cepillos, diseñado especialmente para aguas residuales con alta carga contaminante. Su estructura de placas de acero inoxidable de doble pared dispuestas en anillo permite un flujo uniforme del agua de enfriamiento, mientras el efluente circula en contracorriente desde la base hacia la parte superior.

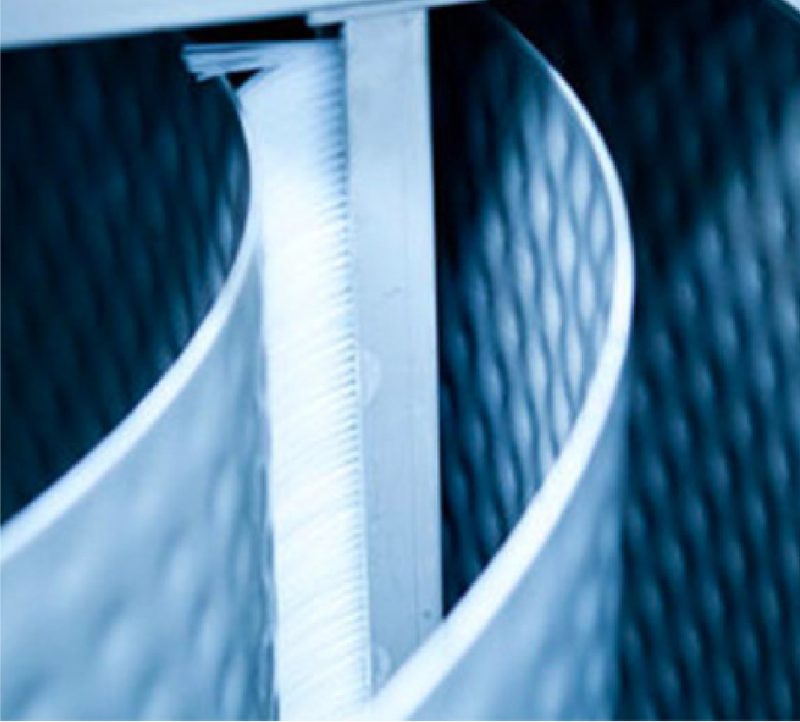

Gracias al sistema rotativo de cepillos, se minimizan incrustaciones y se genera un movimiento espiralado que mejora la transferencia térmica sin necesidad de bombas de presión ni sistemas de control complejos. Su diseño compacto permite una instalación sencilla, incluso en plantas existentes, optimizando el rendimiento térmico con bajo mantenimiento.
VENTAJAS DEL INTERCAMBIADOR X-PLATTE
- Apto para aguas residuales altamente contaminadas, gracias a su sistema de limpieza continua con cepillos giratorios.
- Alta eficiencia térmica, por su diseño de flujo en contracorriente y circulación espiral del efluente.
- Construcción robusta y compacta, con placas de acero inoxidable de doble pared dispuestas en forma de anillo.
- Instalación simple en sistemas existentes, sin necesidad de bombas de presión adicionales ni obras complejas.
- Bajo mantenimiento operativo, con mínima acumulación de suciedad y sin necesidad de sistemas de medición o control sofisticados.
- Caudal constante y estable, incluso con efluentes de alta carga orgánica o sólidos en suspensión.
A diferencia de las torres de enfriamiento, los intercambiadores de calor permiten no solo controlar la temperatura del agua y reducir la temperatura del efluente en aplicaciones críticas, como biorreactores o digestores, sino también recuperar energía térmica valiosa. Equipos como el X-Platte están diseñados para transferir este calor residual a otros sectores del proceso, permitiendo el calentamiento de agua limpia utilizada en operaciones industriales o en las instalaciones de la planta.
APLICACIONES DE LA ENERGÍA TÉRMICA RECUPERADA
- Calentamiento de agua de proceso para distintas etapas productivas dentro de la planta.
- Precalentamiento de corrientes frías, optimizando la eficiencia térmica general del sistema.
- Reducción del consumo de combustibles fósiles destinados a calefacción industrial o climatización
de áreas operativas. - Control térmico en biorreactores o digestores, asegurando condiciones estables para el tratamiento biológico.
- Aporte al balance energético de la planta, disminuyendo el OPEX y mejorando la sostenibilidad operativa.
APLICACIONES DE LA ENERGÍA TÉRMICA RECUPERADA

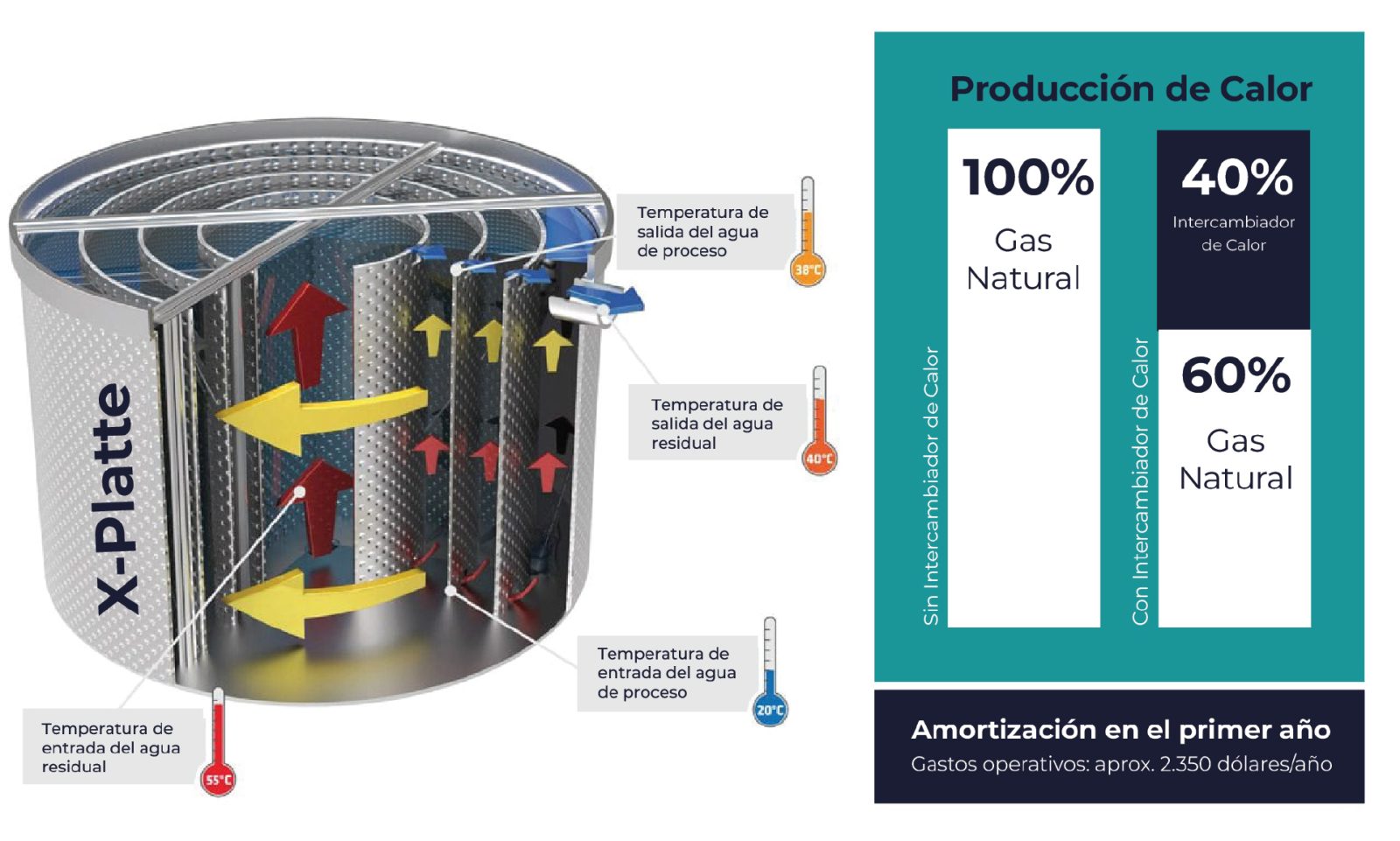

La infografía utiliza el ejemplo de una fábrica de papel. EI agua de proceso suministrada al inicio de la producción está demasiado fría, a 12 grados Celsius, y se debe calentar. Al final del proceso, el agua residual tiene una temperatura de 55 grados Celsius y, por 10 tanto, está demasiado caliente para el sistema instalado de tratamiento biológico de aguas residuales. La planta de tratamiento de aguas industriales ya no funcionaría a esta temperatura, dado que los microorganismos morirían.
Además, el límite oficial de la temperatura máxima para descargar aguas residuales es de 30 grados Celsius. Con el intercambiador de calor, la planta puede ahorrar un 40% del gas natural que consumía anteriormente. Esta inversión se amortiza en el primer año.
INDUSTRIAS BENEFICIADAS POR LA INSTALACIÓN DE X-PLATTE
Numerosos procesos industriales generan efluentes a altas temperaturas. La implementación de intercambiadores de calor en estas aplicaciones permite reducir el impacto térmico del vertido, mejorar la eficiencia energética y disminuir los costos operativos.
Entre las industrias donde el uso de intercambiadores de calor es altamente recomendable se destacan:
- Industria alimentaria y de bebidas (en procesos de pasteurización, cocción, limpieza CIP y esterilización, se generan efluentes térmicos con alto potencial de recuperación de calor).
- Industria láctea (donde el agua caliente utilizada para limpieza y procesamiento puede ser reutilizada tras su recuperación térmica.
- Industria química y petroquímica (los procesos de reacción, enfriamiento y lavado generan corrientes con elevada carga térmica).
- Curtiembres y textiles (por el uso intensivo de agua caliente en el tratamiento de pieles, tejidos y teñidos).
- Industria farmacéutica y cosmética (con grandes volúmenes de agua de lavado y procesos de temperatura controlada).
- Plantas de biogás y tratamiento de lodos (donde el control térmico de digestores es clave para mantener la eficiencia del proceso).
¿QUERÉS IMPLEMENTAR RECUPERACIÓN TÉRMICA EN TU PLANTA?
Nuestro equipo técnico puede ayudarte a seleccionar el modelo más adecuado según tus procesos, caudales y condiciones térmicas.
